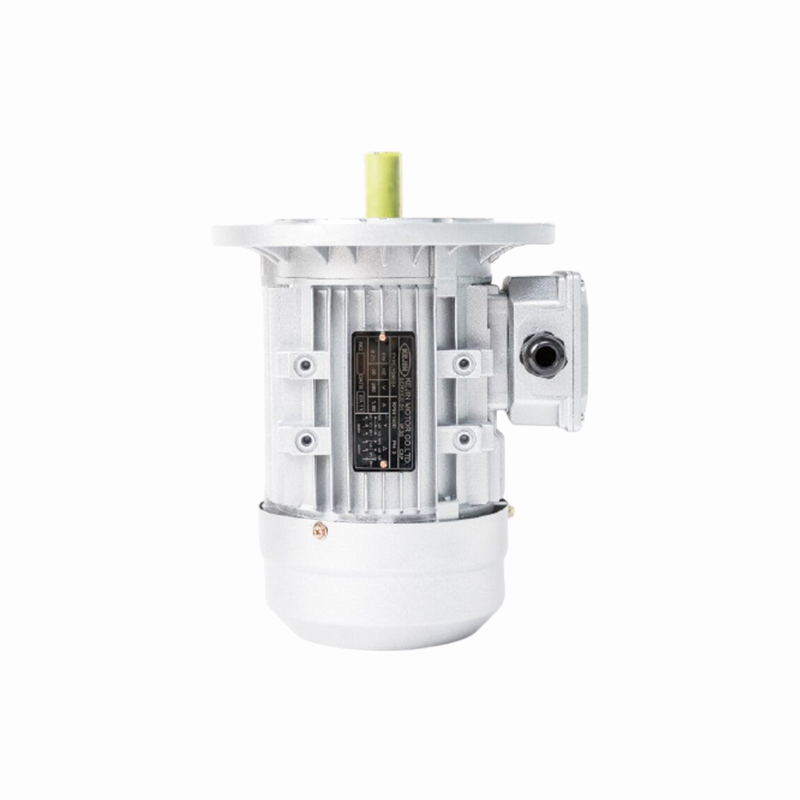

铝壳电机是一种外壳用铝合金制成的普通电机,比铁壳电机较为轻便,同样稳定、使用周期长、强劲安静。铝壳电机多应用于陶瓷机械、纺织机械、玻璃磨边机械、包装机械、木工机械、塑料吹膜机械等
铝壳电机在额定条件下正常运行时,其温升不会超过允许值。铝壳电机出现故障,即运行状态异常,温升超过允许值时。铝壳电机在额定工况下正常运行时,其温升不会超过允许值。铝壳电机出现故障,即运行状态异常,温升超过允许值,导致铝壳电机产生的热量与散发的热量失去平衡。这种现象可以称为铝壳电机过热故障。铝壳电机过热多由线圈热循环和异常温升引起。
为了更好的排除铝壳电机过热故障,需要了解铝壳电机的通风散热原理。掌握铝壳电机的通风散热原理,有助于分析判断故障,识别故障部位和原因,及时排除故障。
铝壳电机是一种将电能转化为机械能的动力机。在转换过程中,存在定子绕组损耗、转子绕组损耗、铁芯损耗、机械损耗、杂散损耗等。损耗会产生热量,使铝壳电机温度升高。因此,铝壳电机必须配备通风散热装置,以保证铝壳电机的稳定温升。铝壳电机的通风散热装置包括外部气路、底座散热、定子散热、转子散热等。
(1)铝壳电机的外部风道
小型异步铝壳电机的外部风道主要由风罩、风扇和底座上的冷却筋组成。通风散热原理是铝壳电机转轴随风扇转动,外界空气被吸入风罩。风扇的转动使风罩内的空气产生一定的压力,从风罩出口形成空气射流,沿着冷却筋流动,逐渐减速扩散,从而达到冷却底座表面的目的。
(2)铝壳电机底座散热
框架散热有两种方式:一种是框架内部的热传导,热量通过框架1/2的厚度从单元传递到框架表面,自然辐射到大气中;而另一部分被发动机底座表面冷却气流的强制对流带走。
(3)铝壳电机定子散热
定子由定子铁芯和定子绕组组成。在运行过程中,定子绕组发生铜损,定子铁芯发生铁损,转子发生铝损,通过铝壳电机的气隙传递,这些损耗都是通过定子铁芯与机座的结合面传递到机座,然后向外辐射。
(4)铝壳电机转子散热
转子的铝损失和齿的额外损失导致转子产生热量,其中一部分通过定子和转子之间的气隙传递到定子和机座,另一部分通过转子端环和叶片直接散发到机器内部的空气中,另一部分通过转子和轴散发。
